LINEAR凌特LTM8042 LED驅動器IC的介紹、特點以及典型應用電路圖
LINEAR凌特生產的LTM8042 是一款完整的 μModule升壓型 LED 驅動器，專為驅動高達 1A 的 LED 而設計，LTM8042-1 則為驅動高達 350mA 的 LED 而設計。該器件實現了升壓型電源拓撲結構與獨特電流環路的整合，以充當一個恒定電流源。PWM 輸入可提供高達 3000:1 的 LED 調光，而 10:1 的模擬調光則可通過單個電阻器或施加在 CTL 引腳上的模擬電壓來實現。與所有的升壓型拓撲結構一樣，LTM8042 / LTM8042-1 在其輸入和輸出之間具有一條不間斷的電流通路，因而不能容許發生從輸出至地的短路或過載狀況。
優勢和特點
具 3000:1 調光比的 True Color PWM?
可在升壓、降壓或降壓-升壓模式中運作
寬輸入電壓范圍：
工作于 3V 至 30V
瞬態電壓保護至 40V
柵極驅動器利用 P 溝道 MOSFET 來實現任選的 PWM 調光
可調頻率：250kHz 至 2MHz
恒定電流和恒定電壓調節
低停機電流：<1μA
具有金制襯墊涂層并符合 RoHS 標準的封裝

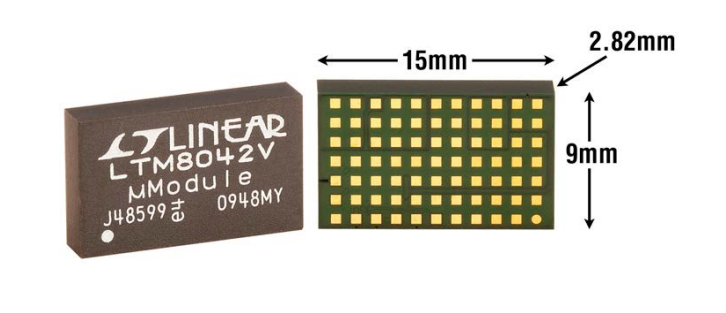

纖巧、扁平的 (9mm x 15mm x 2.82mm) 表面貼裝型 LGA 封裝
應用
顯示器背光
汽車和航空電子照明
照明
掃描儀

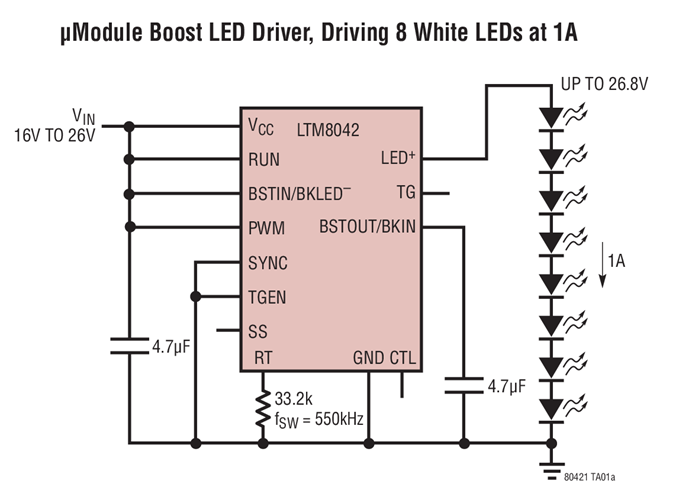

典型應用圖
.png)
引腳配置圖
方框圖
相關推薦
-
-
Toshiba東芝推出適用于USB設備和電池組保護的30V N溝道共漏MOSFET
Toshiba東芝日前推出了“SSM10N961L”。這是一款低導通電阻、30V N溝道共漏MOSFET，適用于帶USB的設備和電池組保護。產品發貨即日起開始。到目前為止，Toshiba的N溝道共漏MOSFET系列產品一直聚焦12V產品，主要用于保護智能手機的鋰離子電池組。此次發布的30V產品可滿足更多電壓高于12V的應用，例如USB充電設備電源線的負載開關以及筆記本電腦和平板電腦中鋰離子電池組的保護。要實現具有低漏極-源極導通電阻(RDS(ON))的雙向開關，需要兩個具有低RDS(ON)的3.3×3.3mm或2×2mm MOSFET。Toshiba的新產品采用全新的小巧輕薄封裝TCSPAG-341501（3.37mm×1.47mm（典型值），t=0.11mm（典型值）），在單封裝共漏配置下具備9.9mΩ（典型值）的低源極-源極導通電阻(RSS(ON))。USB Power Delivery (USB PD)支持15W (5V / 3A)到最大240W (48V / 5A)的電源，專為需要大功率電源的設備而開發。USB PD規定了交換供電端和接收端的角色互換功能，并要求具有USB充電功能的設備支持雙向供電，以便兩邊都能供電和受電。新產品是一種支持雙向供電且安裝面積較小的N溝道共漏MOSFET。將該產品與Toshiba的TCK42xG系列驅動器IC相結合，可形成一個具有防回流功能的負載開關電路或一個可在“先合后斷”(MBB)和“先斷后合”(BBM)之間切換操作的功率多路復用電路。Toshiba今天發布了基于該產品組合的功率多路復用電路（使用共漏極MOSFET）的參考設計。使用該參考設計將有助于縮短產品設計和開發時間。Toshiba將繼續擴大其產品陣容并改進特性，以提高設計靈活性。應用智能手機筆記本電腦平板電腦等特點高額定源-源電壓：VSSS=30V低導通電阻：RSS(ON)=9.9mΩ（典型值）(VGS=10V)共漏極連接結構可實現雙向導通小巧輕薄的TCSPAG-341501封裝：3.37mm×1.47mm（典型值），t=0.11mm（典型值）主要規格（除非另有說明，否則Ta=25°C）型號SSM10N961L極性N溝道×2內部連接共漏極絕對最大額定值源-源電壓VSSS(V)30柵-源電壓VGSS(V)±20源電流（直流）IS(A)[1]9.0源電流（直流）IS(A)[2]14.0電氣特性源-源擊穿電壓V(BR)SSS(V)VGS＝0V最小值30源極-源極導通電阻RSS(ON)(mΩ)VGS＝10V典型值9.9VGS＝4.5V典型值13.6封裝名稱TCSPAG-341501尺寸(mm)典型值3.37×1.47, t=0.11備注：[1] 器件安裝在一塊25mm×27.5mm，t=1.6mm的銅焊盤上：18μm，407mm2，FR4玻璃環氧板[2] 器件安裝在一塊25mm×27.5mm，t=1.6mm的銅焊盤上：70μm，687.5mm2，FR4玻璃環氧板
-
-
ST意法HSP051-4M10高速線路的4線ESD保護的介紹、參數和應用說明
HSP051-4M10是一種4通道ESD陣列，采用軌對軌結構，專為保護高速差動線路而設計。電容的超低變化確保了對信號偏斜的影響非常小。大帶寬使其與HDMI2.0.4k/2k（=5.94 Gbps）和USB3.1（=10 Gbps）兼容。該器件封裝在μQFN 2.5 mm x 1 mm中，間距為500μm。HSP051-4M10特性直通路由以保持信號完整性超大帶寬：10 GHz超低電容：0.2 pF（I/O到I/O）0.35 pF（I/O到GND）極低動態電阻：0.48Ω100Ω差分阻抗低泄漏電流：25°C時為100 nA擴展的工作結溫度范圍：-40°C至150°C薄包裝：最大0.5毫米。符合RoHS高ESD保護級別高度集成適用于高密度板符合以下標準：MIL-STD 883G方法3015-7 3B級：–8 kVIEC 61000-4-2第4級：8 kV（接觸放電）、15 kV（空氣放電）HSP051-4M10應用游戲機音頻和視頻Home ProjectorOTT媒體播放器電視音箱功能無線連接電纜連接住宅、樓宇和城市自動化建筑安全和保障氣候控制工業電源及工具Motor Drives工廠自動化Industrial Safety可編程邏輯控制器（PLC）工業通信狀態監測/預測性維護太陽能集中發電能源分配封裝引腳圖PCB板布局建議圖
